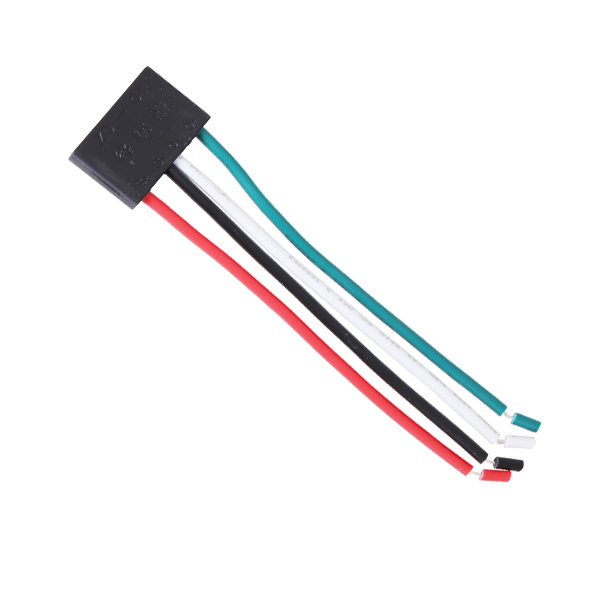

海灣ZD-01終端附件

簡要描述：

更新時間：2024-08-05 14:31:18
訪問 量：7876

產品咨詢聯系我們

產品展示

/ Products Classification 點擊展開+

火災自動報警系統

氣體滅火系統

電氣火災監控系統

消防電源監控系統

防火門監控系統

應急照明疏散系統

極早期空氣采樣系統

消防余壓監控系統

可燃?xì)怏w監控系統

智慧消防物聯網系統

詳細介紹

　　其它附件系列ZD-01終端附件規范接線方式，用于代替GST-LD-8303模塊等有源輸出端的終端電阻和二極管及其輸入端的終端電阻，可選配。

一、ZD-01終端附件概述

　　ZD-01終端器，主要用于代替有源被控設備控制端的終端電阻和二極管、反饋端的終端電阻。使接線更加規范，提高系統的可靠性?？捎糜贕ST-LD-KZ014直接控制點，GST-LD-8301、GST-LD8303等模塊。

二、ZD-01終端附件技術特性

1、電氣特性：更大工作電壓DC30V，更大工作電流1A。
2、使用環境：
溫度：-10℃~+50℃
相對濕度≤95%，不凝露
3、外殼尺寸：26mm*23mm*5.5mm
4、重量：約10g
5、執行標準:Q/GST13-2006

三、ZD-01終端附件結構特征及工作原理

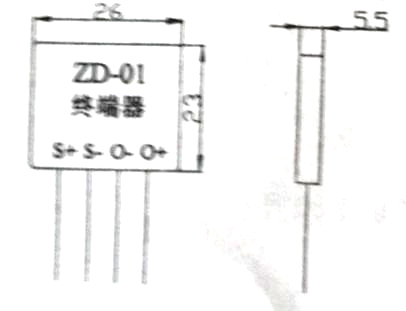

　　終端器的外形示意圖如圖1，工作原理如圖2所示。

ZD-01終端附件

圖1 外形示意圖

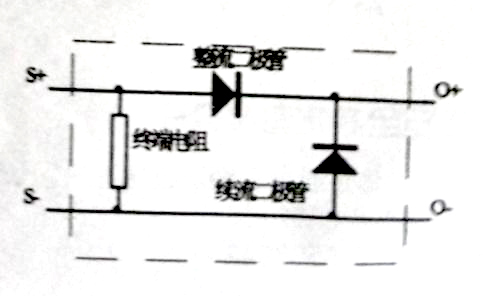

ZD-01終端附件工作原理圖

圖2 工作原理圖

四、ZD-01終端附件的安裝與布線

　　警告：安裝設備之前，請切斷電源并確認端子的連接線極性準確無誤。
1.安裝前應首先檢查外殼是否完好無損，標識是否齊全。
2.終端器應安裝在控制輸出的末端（被控設備）。

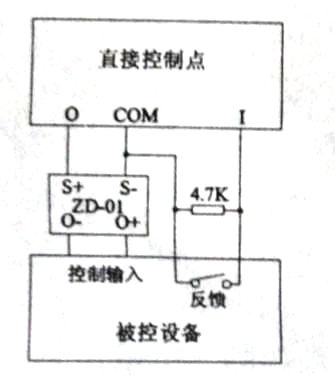

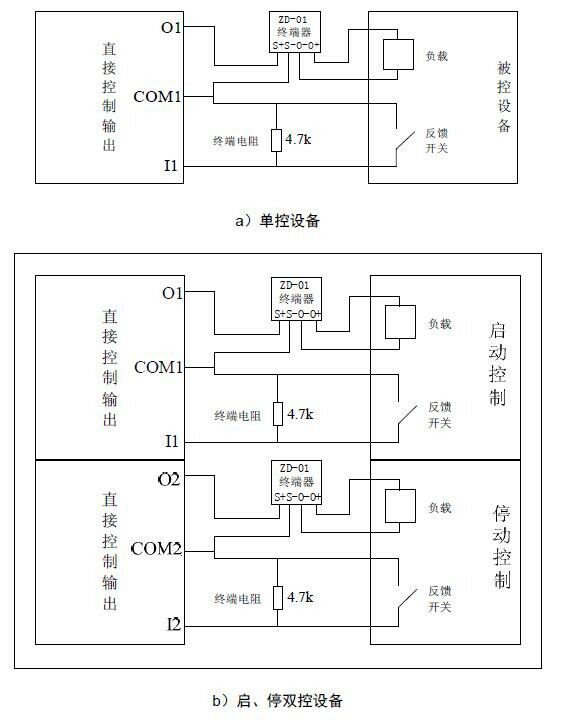

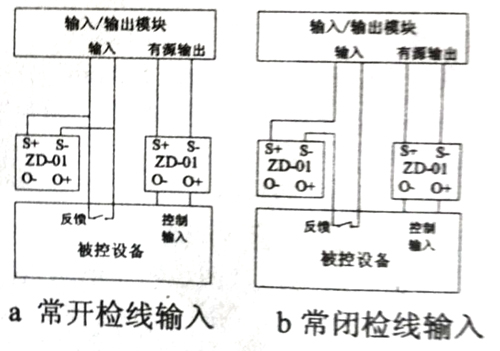

接線說明如下:
S+、S-：紅色、黑色輸入線，有極性，接控制輸出；
O+、O-：綠色、白色輸出線，有極性，接設備。
